Natynkowe hermetyczne PH

Puszki hermetyczne znajdują szerokie zastosowanie w instalacjach natynkowych a w szczególności w instalacjach zewnętrznych tam gdzie wymagany jest wysoki stopień ochrony.
Rodzina puszek hermetycznych składa się z 45 wersji różniących się wymiarami, budową lub wyposażeniem oraz sposobem wprowadzania przewodów do wnętrza puszki.
Charakteryzują się one prostą budową składającą się z podstawy i pokrywy puszki. Podstawa występuje w trzech odmianach: wersja z osłabieniami pod dławiki, wersja bez osłabień oraz wersja z zamocowanymi elastycznymi dławikami, które spełniają funkcje przepustów kablowych przystosowanych do różnych przewodów.

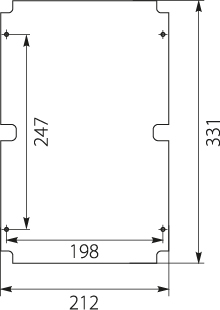

Kolejnym elementem wchodzącym z skład puszki "PH" jest pokrywa występująca w dwóch wysokościach. Oba elementy połączone są w całość za pomocą śrub wykonanych z tworzywa co zapewnia pewne i odporne na korozje połączenie. Puszka wyposażona jest w uszczelkę hermetyczną zapewniającą puszce szczelność przed pyłami oraz wysoki stopień ochrony IP. Dodatkowo jako element izolacyjny zastosowano zaślepki, którymi zabezpiecza się wystające elementy zamocowań od części elektrycznych znajdujących się w puszce. Puszkę można dodatkowo wyposażyć w listwę zaciskową, płytę montażową lub euroszynę.

Seria „HERMET box” obejmuje również okrągłe puszki instalacyjne "PO" najczęściej znajdujące zastosowanie w instalacjach jednofazowych. Występują one w trzech rozmiarach i wyposażone są w elastyczne przepusty kablowe. W puszkach tych zastosowano zaciskową pokrywę umożliwiającą szybki i wygodny wielokrotny sposób otwierania i zamykania puszki. Ochronę przed wilgocią zapewnia wysoki stopień ochrony IP 44.
Zapytaj o produkty z danej kategorii
Drukuj
  • Nr.kat
    Nazwa
    symbol
    wymiary
    Kod EAN
    A
    B
    C
    D
    28.1 Puszka hermet. bez osłabień PH-0A.1 108 73 56 15 5905548289908
    28.001 Puszka hermet. bez osłabień PH-0A.1B 108 73 56 15 5905548289915
    28.2 Puszka hermet. z osłabieniami PH-0A.2 108 73 56 15 5905548289922
    28.002 Puszka hermet. z osłabieniami PH-0A.2B 108 73 56 15 5905548289939
    28.3 Puszka hermet.z dławikami PH-0A.3 108 73 56 15 5905548289946
    28.003 Puszka hermet.z dławikami PH-0A.3B 108 73 56 15 5905548289953
    28.11
    Puszka hermet. bez osłabień
    PH-1A.1
    108
    108
    56
    15
    5905548282114
    28.12
    Puszka hermet. z osłabieniami
    PH-1A.2
    108
    108
    56
    15
    5905548282121
    28.13
    Puszka hermet.z dławikami
    PH-1A.3
    108
    108
    56
    15
    5905548282138
    28.14
    Puszka hermet. bez osłabień
    PH-1B.1
    108
    108
    76
    35
    5905548282145
    28.15
    Puszka hermet. z osłabieniami
    PH-1B.2
    108
    108
    76
    35
    5905548282152
    28.16
    Puszka hermet.z dławikami
    PH-1B.3
    108
    108
    76
    35
    5905548282169
    28.21
    Puszka hermet. bez osłabień
    PH-2A.1
    158
    118
    76
    25
    5905548282176
    28.22
    Puszka hermet. z osłabieniami
    PH-2A.2
    158
    118
    76
    25
    5905548282183
    28.23
    Puszka hermet.z dławikami
    PH-2A.3
    158
    118
    76
    25
    5905548282190
    28.24
    Puszka hermet. bez osłabień
    PH-2B.1
    158
    118
    96
    45
    5905548282206
    28.25
    Puszka hermet. z osłabieniami
    PH-2B.2
    158
    118
    96
    45
    5905548282213
    28.26
    Puszka hermet.z dławikami
    PH-2B.3
    158
    118
    96
    45
    5905548282220
    28.31
    Puszka hermet. bez osłabień
    PH-3A.1
    198
    148
    76
    25
    5905548282237
    28.32
    Puszka hermet. z osłabieniami
    PH-3A.2
    198
    148
    76
    25
    5905548282244
    28.33
    Puszka hermet.z dławikami
    PH-3A.3
    198
    148
    76
    25
    5905548282251
    28.34
    Puszka hermet. bez osłabień
    PH-3B.1
    198
    148
    96
    45
    5905548282268
    28.35
    Puszka hermet. z osłabieniami
    PH-3B.2
    198
    148
    96
    45
    5905548282275
    28.36
    Puszka hermet.z dławikami
    PH-3B.3
    198
    148
    96
    45
    5905548282282
    28.41
    Puszka hermet. bez osłabień
    PH-4A.1
    248
    198
    96
    35
    5905548282299
    28.411
    Puszka hermet. bez osłabień+ płyta PMT4
    PH-4A.1 P
    248
    198
    96
    35
    5905548288062
    28.42
    Puszka hermet. z osłabieniami
    PH-4A.2
    248
    198
    96
    35
    5905548282305
    28.421
    Puszka hermet. z osłabien + płyta PMT4
    PH-4A.2 P
    248
    198
    96
    35
    5905548288079
    28.43
    Puszka hermet.z dławikami
    PH-4A.3
    248
    198
    96
    35
    5905548282312
    28.431
    Puszka hermet.z dławikami+ płyta PMT4
    PH-4A.3 P
    248
    198
    96
    35
    5905548288086
    28.44
    Puszka hermet. bez osłabień
    PH-4B.1
    248
    198
    116
    55
    5905548282329
    28.441
    Puszka hermet. bez osłabień+ płyta PMT4
    PH-4B.1 P
    248
    198
    116
    55
    5905548288093
    28.45
    Puszka hermet. z osłabieniami
    PH-4B.2
    248
    198
    116
    55
    5905548282336
    28.451
    Puszka hermet. z osłabien+ płyta PMT4
    PH-4B.2 P
    248
    198
    116
    55
    5905548288109
    28.46
    Puszka hermet.z dławikami
    PH-4B.3
    248
    198
    116
    55
    5905548282343
    28.461
    Puszka hermet.z dławikami+ płyta PMT4
    PH-4B.3 P
    248
    198
    116
    55
    5905548288116
    28.51
    Puszka hermet. bez osłabień
    PH-5A.1
    348
    228
    142
    55
    5905548285016
    28.511
    Puszka hermet. bez osłabień+ płyta PMT5
    PH-5A.1 P
    348
    228
    142
    55
    5905548288123
    28.52
    Puszka hermet. z osłabieniami
    PH-5A.2
    348
    228
    142
    55
    5905548285023
    28.521
    Puszka hermet. z osłabien+ płyta PMT5
    PH-5A.2 P
    348
    228
    142
    55
    5905548288130
    28.53
    Puszka hermet.z dławikami
    PH-5A.3
    348
    228
    142
    55
    5905548285030
    28.531
    Puszka hermet.z dławikami+ płyta PMT5
    PH-5A.3 P
    348
    228
    142
    55
    5905548288147
    28.54
    Puszka hermet. bez osłabień
    PH-5B.1
    348
    228
    166
    80
    5905548285047
    28.541
    Puszka hermet. bez osłabień+ płyta PMT5
    PH-5B.1 P
    348
    228
    166
    80
    5905548288154
    28.55
    Puszka hermet. z osłabieniami
    PH-5B.2
    348
    228
    166
    80
    5905548285054
    28.551
    Puszka hermet. z osłabien+ płyta PMT5
    PH-5B.2 P
    348
    228
    166
    80
    5905548288161
    28.56
    Puszka hermet.z dławikami
    PH-5B.3
    348
    228
    166
    80
    5905548285061
    28.561
    Puszka hermet.z dławikami+ płyta PMT5
    PH-5B.3 P
    348
    228
    166
    80
    5905548288178
    31.1
    Puszka okrągła z dławikami IP44
    PO-65
    65


    35
    5905548282077
    31.2
    Puszka okrągła z dławikami IP44
    PO-80
    80


    40
    5905548282084
    31.3
    Puszka okrągła z dławikami IP44
    PO-100
    100


    50
    5905548282091



  • Dane techniczne
    Kolor
    szary
    Materiał
    ABS
    Temperatura pracy
    -5 °C do 60 °C
    Stopień ochrony
    IP 65
    Klasa ochronności
    KL.II
    Odporność na uderzenie
    IK 07
    Napięcie
    230/400V AC
    Maksymalny przekrój przewodu
    x
    Norma
    PN-EN 62208:2006
