  • Rozdzielnica Podtynkowa DARP-168 QUITELINE (7x24), drzwi aluminiowe lakierowane, etykiety opisowe, aluminiowa szyna TH (euroszyna), IP54,elektro-plast

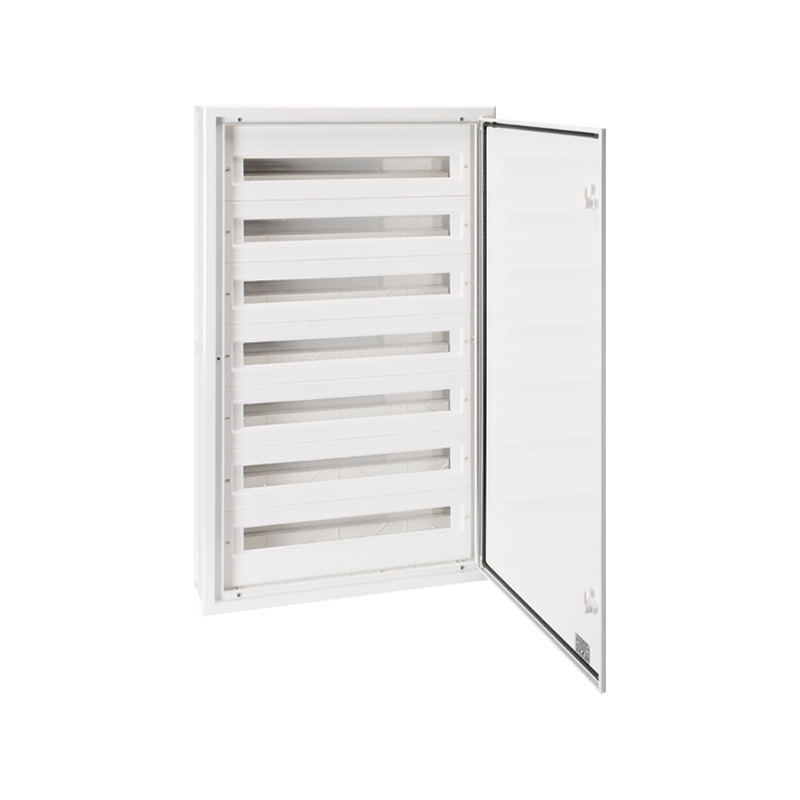

Rozdzielnica Podtynkowa DARP-168 QUITELINE (7x24), drzwi aluminiowe lakierowane, etykiety opisowe, aluminiowa szyna TH (euroszyna), IP54

Symbol: Nr kat.: EAN:
DARP-168 9.724 5901769016781

Pobierz Kartę Katalogową Karta katalogowa
Pobierz Deklarację Zgodności Deklaracja zgodności
Typ 7x24
Kolor biały (RAL 9010)
Wersja drzwi aluminiowe lakierowane, etykiety opisowe,
aluminiowa szyna TH (euroszyna)
Max. przekrój przewodu 25 mm2
Waga [kg] 10,4
IP IP54
Zaciski PE 5x(1x25+9x16),
2x(12X10+11X16)
Zaciski N 6x(1x25+9x16),
2x(12X10+11X16)
Unr 230/400V
Uni 690V
In 125A
Spełnia normy PN-EN 62208:2011
Tworzywo PS + Biała Ramka + drzwi z lakierowanego aluminium
Stabilność pracy -25 / +55oC
Ilość modułów na TH35 1-168
Klasa Ochronności II
Zakres wysokości apartów 68-75 mm
Odporność na uderzenia IK07
Odstęp pomiędzy dnem
a szyną TH
29 mm
Ilość szt. w opakowaniu 1 szt.

Optymalna głębokość na 125mm idealnie wpasowuje się w potrzeby budownictwa mieszkaniowego, komercyjnego lub przemysłowego. Pojemność w siedmiu rzędach pozwala zapewnić miejsce nawet na 168 modułów. Na szczególną uwagę zasługują wyjmowane aluminiowe szyny TH (na sankach), pod którymi znajduje się 29mm na swobodne poprowadzenie przewodów. Funkcjonalność i bezpieczeństwo podnoszą izolowane szyny zbiorcze N+PE, do których jest łatwy dostęp. Wysoką odporność i estetykę zapewniają wykonane z aluminium ramki, drzwi, konstrukcja wsporcza z szynami TH35 a nawet wkręty wykonane ze stali nierdzewnej. Podstawa i maskownice wykonane są z wysokiej jakości polistyrenu. Regulowane ramki pozwalają dopasować produkt do różnych grubości tynku, wylewane uszczelki zapewniają stopień ochrony IP54, całość jest polakierowana na biało (RAL 9010). Rozdzielnice DARP z serii QUITELINE posiadają II klasę ochronności, odporność na uderzenia IK07. W zestawie znajduje się instrukcja montażu oraz karty do opisów obwodów, jako wyposażenie dodatkowe dostępne są zamki metalowe (indywidualne lub powtarzalne) oraz zamek z tworzywa typu trójkąt. Rozdzielnice spełniają wymagania normy PN-EN 62208:2011. Maksymalny dopuszczalny prąd znamionowy wynosi 125A.

darp, quiteline, rozdzielnice, elektroplast

Rozdzielnica Podtynkowa DARP-168 QUITELINE (7x24), drzwi aluminiowe lakierowane, etykiety opisowe, aluminiowa szyna TH (euroszyna), IP54,elektro-plast

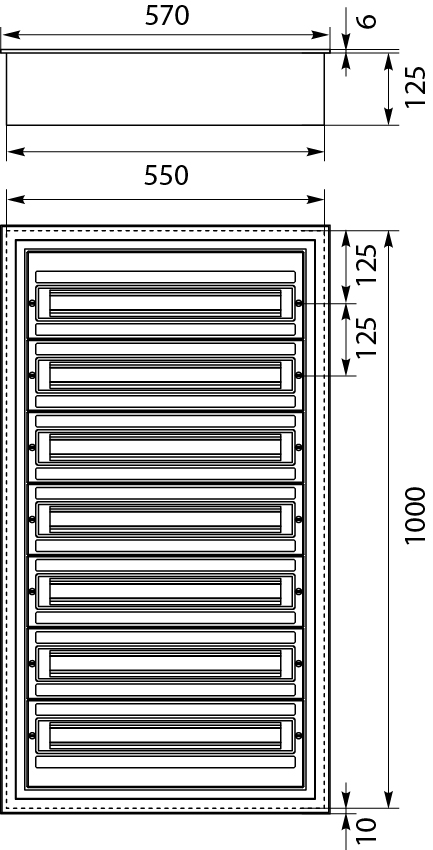

Rysunek Techniczny - Rozdzielnica Podtynkowa DARP-168 QUITELINE (7x24), drzwi aluminiowe lakierowane, etykiety opisowe, aluminiowa szyna TH (euroszyna), IP54
