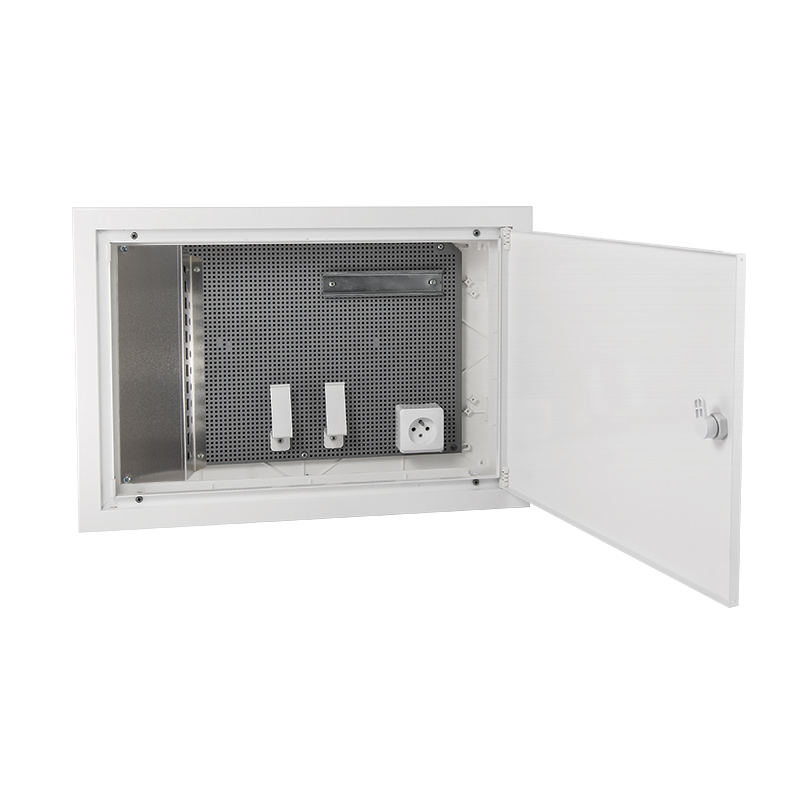

Rozdzielnica Podtynkowa Multimedialna DARP-48M QUITELINE, drzwi aluminiowe lakierowane, płyta montażowa, uchwyty, szyna TH 35 (8 mod.), panel multimedialny, gniazdo 2P+Z 230V~/16A, IP42
| Symbol: | Nr kat.: | EAN: |
| DARP-48M | 9.48 | 5901769018235 |
Zestawienie elementów do DARP-48M
- Obudowa o podstawie rozdzielnicy DARP-48.
- Płyta montażowa z tworzywa perforowana przymocowana na stałe.
- Panel multimedialny z otworami montażowymi na:
- 10 x RJ45,
- 12 x RTV,
- 2 x gniazdo optyczne 26x9. - Zawartość woreczka (elementów do montażu):
- Gniazdo 230V 2P+Z pojedyncze (1 szt.) + Wkręt 4x14 (2 szt.).
- Szyna TH35 8mod (1 szt.).
- Uchwyty pod ruter (2 szt.)
- Wkręt 4x14 (6 szt.)
 |
1 szt. |
Instrukcja montażu:
- Odkręć dwie śruby M4X10 mocujące panel multimedialny. Wyciągnij woreczek z elementami znajdujący się pod nim.
- Przykręć z powrotem panel multimedialny śrubami Mx4x10 (2 szt.) oraz wkrętami 4x10 (2 szt.) do płyty ażurowej.
- Rozkręć gniazdo 230V 2P+Z, odkręcając śrubę według rysunku. Przykręć podstawę gniazda wkrętami 4x14 (2 szt.) do płyty ażurowej. Po przykręceniu nałożyć i przykręcić pokrywę gniazda.
- Przykręć szynę TH do płyty wkrętami 4x10 (2 szt.) według rysunku.
- Przykręć uchwyty wkrętami 4x10 (2 szt.) według rysunku.

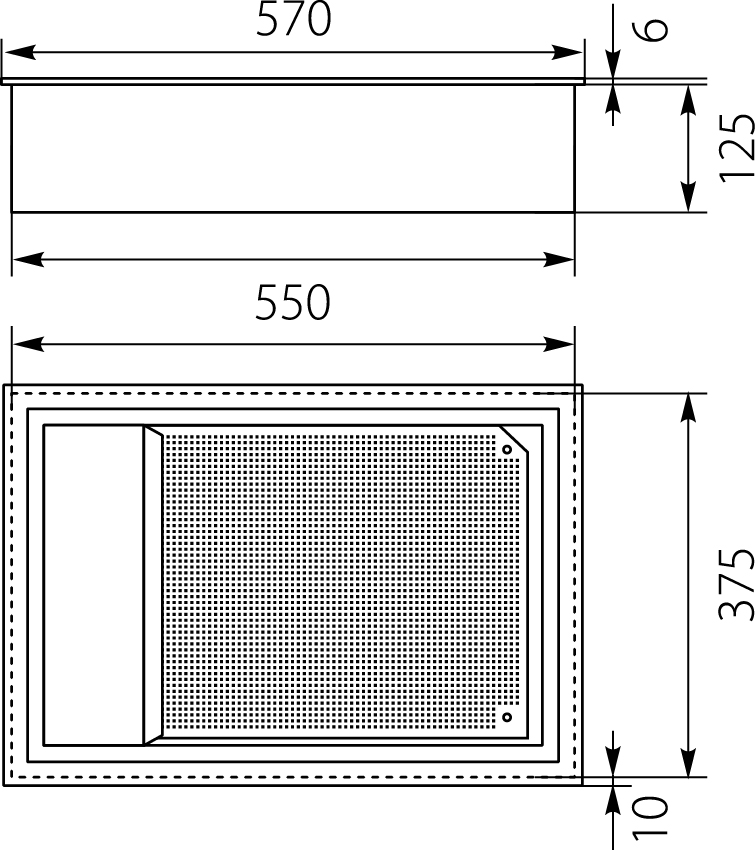

Rysunek Techniczny - Rozdzielnica Podtynkowa Multimedialna DARP-48M QUITELINE, drzwi aluminiowe lakierowane, płyta montażowa, uchwyty, szyna TH 35 (8 mod.), panel multimedialny, gniazdo 2P+Z 230V~/16A, IP42
