Bloki Rozdzielcze DB, SDB, TLC

Bloki rozdzielcze służą do przyłączania przewodów bez lub z końcówkami kablowymi, przeznaczone do mocowania na szynach TH/TS 35 lub za pomocą wkrętów. Składają się z mosiężnych, gwintowanych zacisków łączeniowych, i obudów izolowanych z poliamidu.

Drukuj

Typy produktów

Blok Rozdzielczy DB-1

Zdjęcie	Nr kat.	Symbol	Kolor	Mocowanie	Przekrojne przewodów
					Sztywne	Giętkie
	48.11	DB1-N	niebieski	na szynę TH 35 lub do powierzchni płaskich wkrętami z niskim łbem	2 x 4-50 mm² 3 x 2,5-25 mm² 4 x 2,-16 mm²	2 x 6-50 mm² 3 x 4-25 mm² 4 x 2,5-16 mm²
	48.14	DB1-S	szary
	48.17	DB1-Z	żółto-zielony

Blok Rozdzielczy DB-2

Zdjęcie	Nr kat.	Symbol	Kolor	Mocowanie	Przekrojne przewodów
					Sztywne	Giętkie
	48.20	DB2-N	niebieski	na szynę TH 35 lub do powierzchni płaskich wkrętami z niskim łbem	2 x 4-50 mm² 2 x 4-35 mm² 3 x 2,5-25 mm²	2 x 6-50 mm² 2 x 6-25 mm² 3 x 2,5-16 mm²
	48.23	DB2-S	szary
	48.26	DB2-Z	żółto-zielony

Blok Rozdzielczy DB-4

Zdjęcie	Nr kat.	Symbol	Kolor	Mocowanie	Przekrojne przewodów
					Sztywne	Giętkie
	48.29	DB4-N	niebieski	na szynę TH 35 lub do powierzchni płaskich wkrętami z niskim łbem	4 x 4-70 mm²	4 x 6-50 mm²
	48.32	DB4-S	szary
	48.35	DB4-Z	żółto-zielony

Blok Rozdzielczy DB-6

Zdjęcie	Nr kat.	Symbol	Kolor	Mocowanie	Przekrojne przewodów
					Sztywne	Giętkie
	48.38	DB6-N	niebieski	a szynę TH 35 lub do powierzchni płaskich wkrętami z niskim łbem	2 x 4-70 mm² 2 x 4-50 mm² 1 x 4-25 mm²	2 x 6-50 mm² 2 x 6-35 mm² 1 x 6-25 mm²
	48.41	DB6-S	szary
	48.44	DB6-Z	żółto-zielony

Zacisk ZP-50

Zdjęcie	Nr kat.	Symbol	Kolor	Mocowanie	Przekrojne przewodów
					Sztywne	Giętkie
	48.51	ZP50 Cu- n	niebieski	na szynę TH 35 lub do powierzchni płaskich wkrętami z niskim łbem	1 x 16-70 mm²	1 x 25-50 mm²
	48.55	ZP50 Cu-s	szary
	48.59	ZP50 Cu-z	żółto-zielony

Dane techniczne

Dane techniczne
Mocowanie	Szyna TH35 lub powierzchnie płaskie
Niezbędne klucze	Sześciokątne 6, 5, 4, 4 ,mm
Materiał	Obudowa PA^ GF25 uniepalnione, wkład mosiądz MO 58
Napięcie znamionowe udarowe wytrzymywane	6 kV
Napięcie znamionowe izolacji	500 V
Liczba biegunów

Mocowanie;

Standard szyna TH-35

Możliwość montażu do powierzchni płaskich wkrętami z niskim łbem.

Niezbędne klucze;

Klucze sześciokątne; 6 mm; 4 mm; 3 mm

Wykonanie:

Obudowa - PA6 GF25 uniepalnione

Wkład - mosiądz MO-58

Zastosowanie;

Bloki do zastosowań w połączeniach elektrotechnicznych

w rozdzielnicach niskiego napięcia.

Przyłączanie przewodów;

Elementy zaciskowe gwintowane.

Liczba elementów -

Zakończenie przewodów nieobrobione /przewody giętkie zakończone tulejką.

Parametry;

Napięcie znamionowe udarowe wytrzymywane 6 kV

Napięcie znamionowe izolacji 500V

Liczba biegunów 1

Wskaźnik CTI 600V

Wymiary bloków : długość 80mm, szerokość 40mm, wysokość 50mm

Wymiary zacisków : długość 70mm, szerokość 17,8mm, wysokość 45mm

TYPY PRODUKTÓW

Blok Rozdzielczy DB1-N, 196A, TH35
	Nr kat.	Symbol
	48.11	DB1-N
	EAN
	5901769011403

Blok Rozdzielczy DB1-S, 196A, TH35
	Nr kat.	Symbol
	48.14	DB1-S
	EAN
	5901769011410

Blok Rozdzielczy DB1-Z, 196A, TH35
	Nr kat.	Symbol
	48.17	DB1-Z
	EAN
	5901769011427

Blok Rozdzielczy DB2-N, 196A, TH35
	Nr kat.	Symbol
	48.20	DB2-N
	EAN
	5901769011434

Blok Rozdzielczy DB2-S, 196A, TH35
	Nr kat.	Symbol
	48.23	DB2-S
	EAN
	5901769011441

Blok Rozdzielczy DB2-Z, 196A, TH35
	Nr kat.	Symbol
	48.26	DB2-Z
	EAN
	5901769011458

Blok Rozdzielczy DB4-N, 196A, TH35
	Nr kat.	Symbol
	48.29	DB4-N
	EAN
	5901769011465

Blok Rozdzielczy DB4-S, 196A, TH35
	Nr kat.	Symbol
	48.32	DB4-S
	EAN
	5901769011472

Blok Rozdzielczy DB4-Z, 196A, TH35
	Nr kat.	Symbol
	48.35	DB4-Z
	EAN
	5901769011489

Blok Rozdzielczy DB6-N, 196A, TH35
	Nr kat.	Symbol
	48.38	DB6-N
	EAN
	5901769011496

Blok Rozdzielczy DB6-S, 196A, TH35
	Nr kat.	Symbol
	48.41	DB6-S
	EAN
	5901769011502

Blok Rozdzielczy DB6-Z, 196A, TH35
	Nr kat.	Symbol
	48.44	DB6-Z
	EAN
	5901769011519

Blok rozdzielczy SDB-25/S, 100A, 240/415V, 6kV, TH35, 8(4+4)
	Nr kat.	Symbol
	48.925	SDB-25/S
	EAN
	5901769018716

Blok rozdzielczy SDB-25/N, 100A, 240/415V, 6kV, TH35, 8(4+4)
	Nr kat.	Symbol
	48.926	SDB-25/N
	EAN
	5901769018723

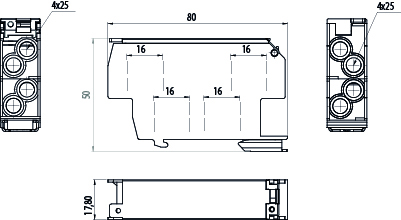

Blok rozdzielczy SDB-25/Z, 100A, 240/415V, 6kV, TH35, 8(4+4)
	Nr kat.	Symbol
	48.927	SDB-25/Z
	EAN
	5901769018730

Blok rozdzielczy SDB-25/CZE, 100A, 240/415V, 6kV, TH35, 8(4+4), kolor: czerwony
	Nr kat.	Symbol
	48.928	SDB-25/CZE
	EAN
	5901769011960

Blok rozdzielczy SDB-25/CZA, 100A, 240/415V, 6kV, TH35, 8(4+4), kolor: czarny
	Nr kat.	Symbol
	48.929	SDB-25/CZA
	EAN
	5901769011977

Blok rozdzielczy SDB-70/S, 192A, 240/415V, 6kV, TH35, 5(4+1)
	Nr kat.	Symbol
	48.970	SDB-70/S
	EAN
	5901769018747

Blok rozdzielczy SDB-70/N, 192A, 240/415V, 6kV, TH35, 5(4+1)
	Nr kat.	Symbol
	48.971	SDB-70/N
	EAN
	5901769018754

Blok rozdzielczy SDB-70/Z, 192A, 240/415V, 6kV, TH35, 5(4+1)
	Nr kat.	Symbol
	48.972	SDB-70/Z
	EAN
	5901769018761

Blok rozdzielczy SDB-70/CZE, 192A, 240/415V, 6kV, TH35, 5(4+1), kolor: czerwony
	Nr kat.	Symbol
	48.973	SDB-70/CZE
	EAN
	5901769011984

Blok rozdzielczy SDB-70/CZA, 192A, 240/415V, 6kV, TH35, 5(4+1), kolor: czarny
	Nr kat.	Symbol
	48.974	SDB-70/CZA
	EAN
	5901769011991

Blok bezgwintowy TLC14SZ 1.5-2.5/25 63A 690V, kolor: szary
	Nr kat.	Symbol
	49.1401	TLC14SZ
	EAN
	5905548287379

Blok bezgwintowy TLC14N 1.5-2.5/25 63A 690V, kolor: niebieski
	Nr kat.	Symbol
	49.1402	TLC14N
	EAN
	5905548287386

Blok bezgwintowy TLC14ZZ 1.5-2.5/25 63A 690V, kolor: zielony+żółty
	Nr kat.	Symbol
	49.1403	TLC14ZZ
	EAN
	5905548287393
