Szybkozłączki PC MINI
Szybkozłączki typu PC służą do łączenia przewodów o średnicy od 1 do 2,5mm². Zastosowanie szybkozłączek eliminuje konieczność użycia dodatkowych narzędzi, lutowania, skręcania itp. przewodów, znacznie skraca również czas wykonania instalacji elektrycznej. Wykonane są ze przeźroczystego, samogasnącego tworzywa spełniającego normę(UL 94V-2) (zapewniającego bardzo dobrą widoczność miejsc styku).

Dostępne są następujące typy:
  • PC 252M - do połączenia dwóch przewodów (1-2,5mm²)
  • PC 253M - do połączenia trzech przewodów (1-2,5mm²)
  • PC 254M - do połączenia czterech przewodów (1-2,5mm²)
  • PC 255M - do połączenia pięciu przewodów (1-2,5mm²)
  • PC 258M - do połączenia ośmiu przewodów (1-2,5mm²)

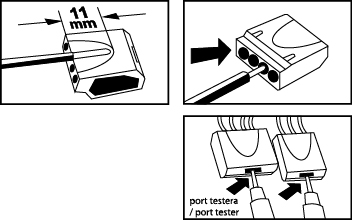

  1. Zanim rozpoczniesz montaż instalacji odłącz zasilanie!!! Ściągnij izolację przewodu na długości około 11 mm.
  2. Włóż odizolowaną końcówkę przewodu w złączkę.
  3. Skontroluj połączenie poprzez port testera za pomoc próbnika fazowego.
